Cintas transportadoras de rodillo por gravedad para mover cajas manualmente

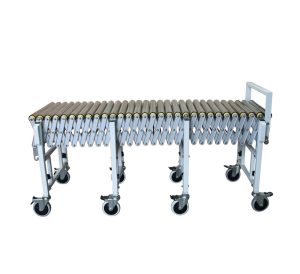

Extend y la cinta de rodillos flexible son cintas transportadoras de rodillo por gravedad, es decir, no tienen motor. Las cajas se empujan o bajan por una ligera pendiente. El modelo Extend tiene 550 mm de ancho y se extiende de 1200 a 5000 mm. Su estructura de acero inoxidable está diseñada para zonas húmedas y lavados frecuentes, como en alimentación y farmacia. La carga máxima es de 50 kg repartidos en la cinta.

La cinta de rodillos flexible tiene 460 mm de ancho, con una longitud de 1200–4800 mm y altura de 600–1000 mm. Lleva ruedas, por lo que se puede trasladar donde se necesite. También se conoce como cinta de rodillos tipo acordeón. La carga máxima es de 35 kg. El modelo Extend es una cinta rodillos extensible, ocupando menos espacio cuando está recogida.

Al no tener motor, ni la Extend ni la cinta de rodillos flexible requieren alimentación eléctrica ni cableado. Esto las hace prácticas donde no hay corriente, por ejemplo en puestos de embalaje temporales.

La estructura de acero inoxidable del modelo Extend es importante en embalaje alimentario o farmacéutico, donde se limpia con frecuencia. El límite de carga es de 50 kg repartidos en la cinta, por lo que puede mover varias cajas a la vez si el peso total no supera esa cifra.

La cinta de rodillos flexible lleva rodillos de 48 mm de diámetro sobre ejes de 8 mm. Su estructura tipo acordeón permite curvar la cinta, adaptándose al recorrido entre estaciones.

En ambos modelos, Extend y la cinta de rodillos flexible, los rodillos van montados sobre un bastidor tipo tijera. Al extender la cinta a su longitud de trabajo, los rodillos se separan más. Por eso, la caja más pequeña debe apoyarse siempre sobre al menos tres rodillos en la longitud que vaya a usar, no solo cuando la cinta está recogida.

Al final de una cinta por gravedad, las cajas siguen avanzando hasta que encuentran un obstáculo, así que debe prever una mesa, tope final o una persona para retirarlas. En el modelo Extend, una caja pesada sobre pocos rodillos carga mucho más esos rodillos que el mismo peso repartido. Para cargas concentradas, la página de Extend le pide confirmación antes de comprar. Si la cinta se lava con agentes agresivos, salmuera o ácidos, la calidad del acero inoxidable debe ser compatible con los productos químicos, ya que no todos los grados resisten cualquier limpiador.

Cintas transportadoras de rodillo motorizadas para movimiento constante

Las cintas transportadoras de rodillo motorizadas utilizan un motor para mover las cajas a una velocidad fija. El modelo RC2M-D es una sección de cinta de rodillos motorizada de 2050 × 600 mm, con rodillos accionados por un motor integrado a 18 m/min. Se pueden unir varias secciones para formar un recorrido más largo, por ejemplo en una línea de envasado entre una formadora de cajas y una precintadora de cajas.

El transportador de rodillos extensible motorizado está disponible en longitudes de 4 m o 6 m. Se puede extender o recoger según necesidad, con velocidad regulable hasta 15 m/min. Funciona con 220 V monofásico. Ambos son rodillos para cintas transportadoras motorizadas.

Una cinta transportadora de rodillos motorizada utiliza un motor para girar los rodillos, de modo que cada caja avanza a la misma velocidad sin empujar ni pendiente.

El modelo RC2M-D tiene una relación de engranaje de 12,5:1 y estructura de acero con rodillos de acero galvanizado de alta resistencia. El nivel de ruido se mantiene por debajo de 60 dB.

En la línea de envasado mostrada en la categoría Líneas de envasado, el RC2M-D se coloca entre la formadora de cajas y la precintadora de cajas.

El transportador de rodillos extensible motorizado funciona como la cinta de rodillos flexible, pero con motor. Al usar cintas motorizadas, coloque siempre las cajas en el centro de los rodillos para que avancen rectas y no sobrecarguen un lado.

El número de cajas que se mueven por minuto en una cinta motorizada depende de la velocidad, la longitud de cada caja y la separación entre ellas. A igual velocidad, se transportan más cajas cortas que largas.

Si una cinta motorizada va más rápido que la máquina a la que alimenta, las cajas se acumularán y pueden provocar atascos. Si va más despacio, la máquina esperará cajas y perderá tiempo. El RC2M-D lleva un reductor sellado, por lo que el mantenimiento se centra en rodillos, rodamientos y conexiones eléctricas. Al terminar el trabajo, el transportador de rodillos extensible motorizado debe apagarse, recogerse y guardarse.

Compare cintas transportadoras de rodillo por accionamiento, ancho y velocidad

La tabla siguiente muestra todas las cintas transportadoras de rodillo de esta categoría con su tipo de accionamiento, ancho, largo y velocidad.

Al consultar la tabla comparativa, empiece por la columna de accionamiento para ver si la cinta es manual o motorizada. Así sabrá si las cajas deben empujarse o si la cinta las mueve sola. Después, compare el ancho con su caja más ancha para asegurarse de que cabe sin sobresalir. Luego, revise la longitud de la cinta según la distancia a cubrir entre estaciones.

Cuándo usar una cinta de rodillos por gravedad o motorizada

Una cinta por gravedad es suficiente para recorridos cortos, cuando las cajas pueden empujarse o bajar por una ligera pendiente. El modelo Extend soporta hasta 50 kg y la cinta de rodillos flexible hasta 35 kg. Son adecuadas para zonas de embalaje manual o donde no hay corriente.

Se necesita una cinta motorizada para velocidad constante hacia una máquina o para recorridos largos y planos. Los modelos motorizados trasladan las cajas a velocidad fija, sin intervención manual.

La inclinación de una cinta transportadora de rodillos por gravedad controla la velocidad de las cajas. Si la pendiente es demasiado pronunciada, las cajas pueden ir demasiado rápido y chocar entre sí o contra el final de la cinta, lo que puede dañar tanto la mercancía como la cinta. Si la pendiente es muy suave, las cajas pueden detenerse a mitad de camino y será necesario empujarlas. En la práctica, es recomendable probar la inclinación con sus propias cajas para encontrar el ángulo adecuado que permita un movimiento fluido sin exceso de velocidad.

Los modelos motorizados requieren una fuente de alimentación y añaden un motor y un reductor que necesitan mantenimiento.

En una cinta transportadora de rodillos por gravedad, las cajas ligeras necesitan una pendiente mayor que las pesadas para comenzar a rodar. Pruebe la inclinación tanto con la caja más ligera como con la más pesada.

En un tramo por gravedad, las cajas se acumulan al final sin ser empujadas más allá, mientras que una cinta transportadora motorizada sigue impulsando las cajas unas contra otras, a menos que termine en una sección por gravedad o en una mesa. Por ejemplo, la línea de embalaje de cajas en la categoría Líneas de embalaje termina con una sección de rodillos sin motor de 1000 mm de largo, donde se recogen las cajas selladas. Sin empuje, las cajas en una cinta por gravedad solo avanzan cuesta abajo, por lo que un tramo de subida requiere una cinta transportadora motorizada.

LOADER UL1790 para carga y descarga de camiones

El LOADER UL1790 está diseñado para la carga y descarga de camiones. Dispone de una cinta transportadora de banda de 7900 mm sobre un bastidor elevador hidráulico, que permite ajustar la altura entre 1000 y 2400 mm para igualarla al suelo del camión. Una cinta transportadora de rodillos motorizada, de 10000 mm de largo en cinco secciones, se introduce en el camión y funciona a velocidades de hasta 30 m/min, regulables mediante un convertidor de frecuencia. Ambas partes tienen 800 mm de ancho. El panel de control incluye lámpara de encendido, parada de emergencia, interruptor de avance/retroceso y regulador de velocidad. Funciona a 220/380 V y cuenta con ruedas robustas con freno.

El LOADER UL1790 está compuesto por dos partes principales. La primera es la cinta de banda sobre el bastidor elevador hidráulico. La segunda parte es una cinta transportadora de rodillos motorizada de 10000 mm de largo, dividida en cinco secciones, con un rango de altura de 550 a 820 mm.

Los rodillos tienen 50 mm de diámetro y son accionados por correas múltiples de cuña de acero inoxidable. La cinta puede funcionar en avance para cargar o en retroceso para descargar.

El motor de accionamiento es de 1,5 kW y la bomba hidráulica de 2,2 kW, ambos a 220/380 V. Con el LOADER UL1790, los operarios solo necesitan colocar las cajas en la cinta o apilarlas en el otro extremo, en lugar de cargarlas y descargarlas manualmente del camión.

Para utilizar el LOADER UL1790, ajuste la altura de la cinta de banda para igualarla al suelo del camión mediante el elevador hidráulico desde el panel de control. A medida que se carga el camión, el suelo puede hundirse por el peso, por lo que es necesario comprobar y ajustar de nuevo la altura de la cinta durante la carga.

Antes de cambiar a retroceso, asegúrese de que la zona donde se detendrán las cajas esté despejada y que no haya herramientas ni objetos sueltos cerca de los rodillos. Conecte siempre la toma de tierra antes de poner en marcha y compruebe que la tensión de red sea estable. Si hay fluctuaciones, el manual recomienda utilizar un regulador de tensión. El LOADER UL1790 está diseñado para uso en interiores, en un lugar seco y limpio, sin agua estancada ni luz solar directa, y no debe usarse donde haya gases explosivos o corrosivos.

Mercancías adecuadas para cintas transportadoras de rodillo

Las cintas transportadoras de rodillo mueven mercancías con base firme y plana, como cajas, jaulas o bandejas de plástico. Estos artículos ruedan suavemente porque se mantienen nivelados sobre los rodillos. Cada artículo debe apoyarse en al menos tres rodillos en todo momento para evitar que se vuelquen o se atasquen en los huecos.

Las bolsas blandas y los paquetes retractilados se hunden entre los rodillos y necesitan una bandeja o lámina deslizante. La cinta de rodillos debe ser más ancha que la caja más ancha, dejando algo de margen a los lados. El límite de carga depende del modelo: por ejemplo, la Extend soporta hasta 50 kg distribuidos a lo largo de la cinta. Consulte siempre la ficha del producto para conocer la carga y el ancho.

Para asegurar que cada artículo ruede correctamente, mida la distancia entre el centro de un rodillo y el siguiente. Un artículo debe tener al menos tres veces esa distancia de largo para apoyarse siempre en tres rodillos.

Coloque las cajas largas en sentido longitudinal a la dirección de avance para que descansen sobre más rodillos y no se tuerzan en una unión o en una curva. Las cajas altas y estrechas pueden volcarse en una transferencia o en una curva, por lo que, si es posible, envíelas por su lado más ancho. Si una punta de fleje, etiqueta o resto de film cuelga bajo la caja, puede engancharse en los rodillos. Doble o recorte estos elementos antes de colocar la caja en la cinta.

Las bases húmedas o aceitosas pueden resbalar en los rodillos motorizados, haciendo que la caja se retrase respecto a las demás. Seque la mercancía o colóquela sobre una bandeja para evitarlo. En el LOADER UL1790, distribuya las cajas de manera uniforme a lo largo de la cinta para no sobrecargar ninguna sección.

Cómo planificar su recorrido de rodillos transportadores

Antes de instalar una cinta rodillos, mida la distancia entre estaciones y la altura en cada extremo. La cinta debe coincidir en altura con la mesa o máquina, o las cajas pueden atascarse en la unión. Se recomienda un tramo recto de al menos 200 mm para una transferencia segura, como se indica para la Extend.

Si su línea de embalaje incluye una precintadora de cajas, planifique el recorrido para que la cinta de rodillos se una directamente a ella. La cinta flexible puede curvarse, y las secciones RC2M-D se conectan a otras cintas para formar un recorrido más largo. Las cintas extensibles, como la flexible y la motorizada flexible, necesitan espacio para desplegarse completamente y para guardarse cuando se recogen.

Compruebe si hay pasillos, columnas o desagües que puedan bloquear el paso al extender la cinta.

En una línea de embalaje, una cinta transportadora lleva las cajas desde la formadora hasta el puesto de embalaje y luego a la precintadora, todo a la altura de trabajo de las máquinas. Ajuste las patas para que la cinta quede nivelada a lo ancho y alinee las secciones antes del primer uso. La RC2M-D dispone de tornillos de nivelación para ajustar la alineación de los rodillos.

Donde se unen dos cintas, la cinta receptora debe estar al mismo nivel o ligeramente más baja que la que entrega. Un escalón hacia arriba en la unión detiene las cajas. Pruebe la curva de la cinta flexible con su caja más larga antes de fijar la disposición, ya que una curva cerrada puede hacer que las cajas largas se salgan o se enganchen en el bastidor.

Fije la RC2M-D de forma segura antes del primer uso y observe el paso de las primeras cajas para comprobar que el movimiento es fluido. Si una cinta cruza un paso, bloquea el paso de personas y carretillas. La Extend, la cinta flexible y la motorizada flexible pueden recogerse para abrir el paso cuando sea necesario. Deje espacio suficiente al final del recorrido para las cajas que se acumulen y para la persona que las retire.

Factores que influyen en el precio de una cinta transportadora de rodillos

El precio de una cinta transportadora de rodillos depende del tipo de accionamiento (motorizada o sin motor), la longitud, el bastidor de acero inoxidable (Extend) y el elevador hidráulico para carga de camiones (LOADER UL1790). La energía y el mantenimiento son los principales costes de funcionamiento. El precio de cada modelo se muestra en su ficha de producto.

Mantener los rodillos limpios es fundamental para un movimiento fluido. En las fichas de producto encontrará un botón Solicitar oferta para pedir presupuesto y un botón Añadir a consulta que le permite reunir varios productos en una sola solicitud.

Las correas, rodamientos y rodillos se desgastan con el uso y se sustituyen con los años; el manual del LOADER UL1790 los considera piezas de desgaste. Esto incrementa el coste de funcionamiento a lo largo de la vida útil de la cinta.

El manual del LOADER UL1790 recomienda una revisión anual por un técnico cualificado, lo que supone otro coste de funcionamiento a tener en cuenta. Un bastidor de acero inoxidable, como el de la Extend, merece la pena cuando la cinta se lava o está en una zona húmeda. En un almacén seco, el acero inoxidable no aporta ventajas adicionales.

Seguridad y mantenimiento en cintas de rodillos

Los puntos de transferencia donde una cinta transportadora de rodillos se une a una máquina pueden atrapar los dedos y deben estar protegidos. El LOADER UL1790 dispone de parada de emergencia en el panel de control y ruedas robustas con freno para asegurarla durante el uso. Mantenga los rodillos limpios y girando libremente para evitar atascos y movimientos irregulares.

Los extremos de fleje, cinta y film pueden enrollarse en los ejes de los rodillos y detenerlos. Revise los rodamientos, bloqueos, correas y la alineación de las secciones de la cinta transportadora de rodillos como parte del mantenimiento regular. Lubrique las piezas móviles según sea necesario para que la cinta de rodillos funcione sin problemas.

Mantenga las manos alejadas de los rodillos y correas en movimiento en todo momento.

Antes de empezar a trabajar, bloquee las ruedas para mantener la cinta transportadora en su sitio. En la LOADER UL1790, utilice el paro de emergencia de inmediato si ocurre algún problema. Por ejemplo, si una caja se atasca o una pieza se suelta, pulse el paro de emergencia antes de intentar eliminar el bloqueo.

Revise los rodamientos y los bloqueos de longitud y altura, como en la Extend. Para la RC2M-D, lubrique según las indicaciones del fabricante, normalmente cada seis meses, límpiela con un paño seco o ligeramente húmedo y compruebe la alineación de los rodillos con los tornillos de nivelación. En la LOADER UL1790, busque daños y piezas sueltas antes de empezar, y revise el sistema hidráulico, correas, rodillos y ruedas.

Si los rodillos de la LOADER UL1790 no giran de forma uniforme, las correas de transmisión pueden haber perdido tensión. Con la máquina apagada, tense de nuevo las correas y alinee los rodillos. Un ruido inusual en la transmisión puede indicar rodamientos desgastados o suciedad en los rodillos, que deben revisarse y limpiarse según sea necesario.

Revise la LOADER UL1790 una vez al mes: tensión de las correas, rodillos, fijaciones, conexiones eléctricas y el cable, así como el nivel y posibles fugas de aceite hidráulico. Límpiela con un cepillo suave o paño y compruebe que rodillos y correas giran libremente. Si el motor no arranca, compruebe primero si el paro de emergencia está pulsado. Se libera girándolo.

Lista de comprobación antes de pedir

Revise el tamaño, peso y base de sus productos. Mida la longitud necesaria y la altura en cada extremo. Decida si necesita una cinta transportadora de rodillos por gravedad o motorizada, y si la velocidad debe ser fija o ajustable. Confirme si la cinta rodillos estará fija o debe moverse cuando no se use.

Compruebe si dispone de la alimentación eléctrica adecuada para los modelos motorizados. Planifique accesos rectos y puntos de transferencia seguros. Si necesita unir secciones, revise cómo se conectan. Para paquetes blandos, utilice una bandeja o lámina deslizante. Todas las páginas de producto de esta categoría indican una garantía europea de un año.

Antes de pedir, compruebe el tamaño de sus productos: la caja más ancha y la más pequeña, el artículo más pesado y si las bases son firmes y planas.

Tenga en cuenta las curvas necesarias y dónde se guardará la cinta transportadora cuando no se use. Si su línea incluye una curva, la cinta transportadora flexible puede adaptarse a ella.

Decida el tipo de accionamiento: si la cinta de rodillos se empujará, funcionará en pendiente o usará motor, y qué velocidad necesita la máquina al final.

Revise la alimentación eléctrica: la cinta transportadora flexible motorizada funciona con 220 V monofásico, la LOADER UL1790 con 220/380 V, mientras que la Extend y la cinta flexible no requieren corriente. Para carga de camiones, compare la altura del suelo de sus vehículos con el rango de 1000 a 2400 mm de la LOADER UL1790 y la profundidad del espacio de carga con los 10000 mm de la cinta transportadora de rodillos.

Revise el recorrido por el que se mueve la cinta transportadora cuando no se usa, incluyendo el ancho de puertas y el espacio de giro en los pasillos.

En el muelle, la LOADER UL1790 debe estar nivelada sobre un suelo firme, con la conexión eléctrica al alcance.

Preguntas sobre rodillos transportadores

¿Debo elegir una cinta transportadora de rodillos por gravedad o motorizada?

Elija una cinta transportadora de rodillos por gravedad si las cajas pueden empujarse o deslizarse por una pendiente. Elija una cinta transportadora de rodillos motorizada para velocidad constante hacia una máquina, para recorridos largos y planos, o cuando nadie empuja las cajas.

¿Cuánto peso soportan las cintas transportadoras de rodillo?

La Extend soporta hasta 50 kg repartidos sobre la cinta. La cinta transportadora flexible soporta hasta 35 kg.

¿Se puede cambiar la longitud de las cintas transportadoras de rodillo?

La Extend, la cinta flexible y la cinta transportadora flexible motorizada pueden extenderse a la longitud necesaria y recogerse cuando no se usan. La RC2M-D es una sección de 2050 mm; las secciones se unen a otras cintas para formar un recorrido más largo.

¿Qué necesita la LOADER UL1790 para cargar camiones?

La LOADER UL1790 funciona con 220/380 V. Su bastidor elevador hidráulico ajusta la altura de la cinta transportadora de 1000 a 2400 mm para adaptarse al suelo del camión.
