Cinco maquinas precintadoras para precintar arriba y abajo

Todas las maquinas precintadoras precintan la parte superior e inferior de la caja en una sola pasada. Las bandas laterales transportan la caja a través de la máquina. La FLEX TAPE es un modelo semiautomático. Las TOP TAPE, AUTO-TAPE, RUBBER y AUTO&FOLD-5050 son automáticas. Las velocidades son 20 m/min para FLEX TAPE y AUTO-TAPE, 19 m/min para TOP TAPE y 16 m/min para AUTO&FOLD-5050. Los anchos de cinta son 48–72 mm para FLEX TAPE, TOP TAPE y AUTO-TAPE, y 48–60 mm para RUBBER y AUTO&FOLD-5050.

Las AUTO-TAPE y AUTO&FOLD-5050 se ajustan automáticamente a cajas de diferentes tamaños. Todos los modelos utilizan cinta Kraft o BOPP. Cada máquina está configurada para un rango de tamaños de caja, como se indica en la tabla inferior.

La caja entra en la máquina y es guiada por bandas laterales entre una cabeza de precintado superior y otra inferior. Al avanzar la caja, cada cabezal aplica la cinta sobre la unión y la corta al final de la caja.

El modelo FLEX TAPE es semiautomático, lo que significa que el operario debe introducir cada caja en la máquina con las solapas superiores ya cerradas. En cambio, las TOP TAPE, AUTO-TAPE, RUBBER y AUTO&FOLD-5050 son modelos automáticos que reciben la caja directamente desde las bandas.

TOP TAPE puede conectarse a una línea de producción automática. RUBBER y AUTO&FOLD-5050 pueden trabajar detrás de una formadora de cajas y un transportador, ya que la caja se introduce sola en la precintadora. Esto resulta útil si desea automatizar tanto el formado como el precintado en su proceso de embalaje.

El número de cajas que puede precintar por minuto depende de la longitud de cada caja y del espacio entre ellas. En la FLEX TAPE, también depende de la rapidez con la que el operario las introduce, ya que cada caja se alimenta manualmente. En una línea de embalaje, calcule las cajas por minuto según la velocidad de la banda, la longitud de la caja y el espacio entre cajas, no solo por la velocidad de la banda.

La cinta se coloca sobre la unión solo si la caja pasa centrada por la máquina y debe haber un espacio entre cajas. Los manuales de FLEX TAPE, TOP TAPE y AUTO-TAPE lo requieren. Al precintar a mano, los operarios suelen variar la longitud de la cinta o añadir tiras extra, pero una precintadora aplica la misma tira en cada caja, por lo que el consumo de cinta por caja es constante. FLEX TAPE, TOP TAPE y AUTO-TAPE pueden unirse a mesas de rodillos sin motor antes y después, que sirven como mesas de entrada y salida.

Precintadora automática que pliega las solapas superiores

Las precintadoras de cajas TOP TAPE, RUBBER y AUTO&FOLD-5050 pliegan automáticamente las solapas superiores de la caja. En FLEX TAPE y AUTO-TAPE, el operario debe cerrar las solapas superiores antes de introducir la caja.

El plegador de solapas de RUBBER y AUTO&FOLD-5050 funciona en pasos: primero pliega la solapa delantera, luego la trasera y después las dos laterales. Tras el plegado, la máquina precinta la parte superior e inferior en una sola pasada.

Un plegador de solapas en una precintadora de cajas cierra las solapas superiores antes de que la caja llegue a los cabezales de cinta. Así, el operario no necesita sujetar la caja mientras se precinta.

En los modelos RUBBER y AUTO&FOLD-5050, la caja se coloca en la entrada con las solapas superiores abiertas y hacia arriba.

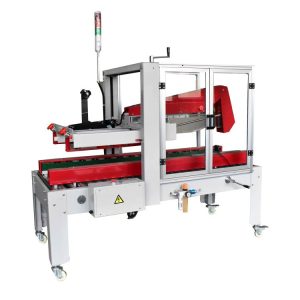

En el modelo RUBBER, un sensor detecta la presencia de la caja y activa el plegador neumático de solapas, que requiere aire comprimido para funcionar. La zona de plegado y precintado está protegida por una cubierta de seguridad transparente con puertas. En AUTO&FOLD-5050, la longitud de la caja se ajusta con un microinterruptor que determina cuándo se pliega la solapa trasera, y las varillas de plegado se abren manualmente al ancho de la caja, igual en ambos lados.

En TOP TAPE, se empuja la caja sobre las bandas laterales con las solapas superiores abiertas. Al avanzar la caja, la máquina pliega las solapas y los cabezales aplican la cinta arriba y abajo.

Nunca introduzca las manos en el plegador de solapas mientras la máquina esté en funcionamiento. Apague siempre la alimentación eléctrica y el aire antes de retirar una caja atascada de la zona de plegado. El manual de AUTO&FOLD-5050 lo indica como medida de seguridad.

Tabla comparativa de precintadoras de cajas y la línea de embalaje

La tabla siguiente muestra cada máquina según su tipo, rango de tamaños de caja, ancho de cinta y cómo se cierran las solapas superiores. Úsela para comparar las precintadoras de cajas y la línea completa.

Para usar la tabla, primero compruebe el rango de tamaños de caja de cada máquina. Mida la longitud, ancho y altura de sus cajas más pequeñas y más grandes y compárelas con los datos de la tabla. Después, revise la columna de ancho de cinta para confirmar que su cinta es compatible. La última columna indica si la máquina cierra las solapas por usted y si el ajuste es manual o automático.

Ajuste de una precintadora de cajas regulable al tamaño de la caja

Las precintadoras de cajas FLEX TAPE y TOP TAPE se ajustan manualmente al ancho y alto de la caja. El modelo RUBBER utiliza volantes para el ajuste. La AUTO-TAPE detecta automáticamente la altura y el ancho de cada caja y se regula sola, y la AUTO&FOLD-5050 ajusta el ancho y la altura de forma automática para cada caja mediante cilindros neumáticos. Así, se pueden procesar cajas de diferentes tamaños seguidas sin tener que reajustar manualmente.

Cuando se utiliza una precintadora ajustada a mano, como FLEX TAPE o TOP TAPE, se regula la máquina al ancho y alto de la caja antes de iniciar la serie. Este ajuste es práctico para tiradas largas de un solo tamaño, ya que solo hay que configurar la máquina una vez para todo el lote.

Si necesita cambiar a otro tamaño de caja, debe reajustar el ancho y la altura antes de procesar el siguiente lote. Por eso, conviene agrupar los pedidos por tamaño de caja para evitar paradas frecuentes por ajustes.

El modelo AUTO&FOLD-5050 se ajusta automáticamente para cada caja. Los cilindros neumáticos mueven las bandas laterales al ancho de la caja y bajan el cabezal superior de precintado a la altura de cada caja que entra.

Cada modelo cubre un rango específico de tamaños de caja. FLEX TAPE trabaja con cajas desde 150 mm de largo y entre 120–480 mm de ancho y alto. TOP TAPE cubre anchos y altos de 120–480 mm. RUBBER admite cajas desde An120 × Al120 mm hasta An500 × Al500 mm. AUTO&FOLD-5050 cubre desde L200 × An150 × Al150 mm hasta L600 × An500 × Al500 mm. AUTO-TAPE trabaja con cajas desde 150 mm de largo y 120–450 mm de alto. En la AUTO&FOLD-5050, mantenga la presión de los cilindros lo más baja posible según la caja, ya que demasiada presión puede aplastar cajas ligeras.

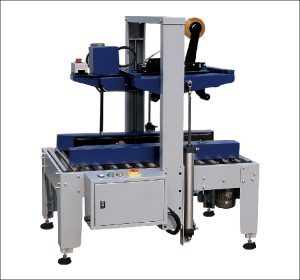

En la AUTO-TAPE, los cilindros neumáticos ajustan el cabezal superior de precintado a la altura de cada caja y las bandas laterales al ancho, permitiendo procesar cajas de tamaños aleatorios una tras otra. En la AUTO-TAPE, hay dos ajustes que dependen del tipo de caja, no del tamaño: la presión de precintado se regula según el material y el empuje de los brazos laterales según el peso de la caja.

Para ajustar una precintadora regulada a mano como FLEX TAPE o TOP TAPE, coloque una caja cerrada del lote en la máquina, baje el cabezal superior de precintado sobre la caja y gire el volante de ancho hasta que las bandas laterales toquen la caja. En la AUTO&FOLD-5050, solo el ancho y la altura se ajustan automáticamente para cada caja. Las varillas de plegado y el interruptor de longitud se configuran una vez para el rango de tamaños que se va a procesar, por lo que todos los tamaños de una tirada mixta deben estar dentro de ese ajuste.

Opciones de cinta adhesiva en las maquinas precintadoras

Las FLEX TAPE, TOP TAPE y AUTO-TAPE utilizan cinta de 48–72 mm. Los modelos RUBBER, AUTO&FOLD-5050 y LINEBOX-03 emplean cinta de 48–60 mm. Todas las maquinas precintadoras de esta categoría aceptan cinta Kraft (papel) o BOPP (plástico).

Los cabezales superior e inferior aplican cinta en la parte superior e inferior de la caja. En el modelo RUBBER, la solapa de cinta en los extremos de la caja se puede ajustar de 5 a 50 mm. Consulte el ancho de cinta para cada precintadora en la tabla anterior.

Solo se puede cargar un ancho y grosor de cinta a la vez, así que revise su stock antes de iniciar la tirada.

La solapa de cinta es la longitud de cinta que sobresale en los extremos delantero y trasero de la caja. En el modelo RUBBER, la solapa delantera se ajusta con el soporte de cuchilla y la trasera con un tope. La cinta gruesa, como la Kraft, necesita más tensión en el cabezal, que se regula con el muelle. Si la cinta queda demasiado tensa o floja, ajuste el muelle. Tenga rollos de repuesto junto a la máquina para que el cambio de rollo sea rápido y no implique buscar.

Al cargar un rollo de cinta en la AUTO&FOLD-5050, el manual indica pasar la cinta por los rodillos hasta el soporte, con el adhesivo hacia fuera en todo el recorrido. Centre el rollo en el soporte para que la cinta avance recta. Si la cinta se desvía del centro de la unión, ajuste la posición en el cabezal. Este paso se describe también en los manuales de FLEX TAPE, TOP TAPE y AUTO-TAPE.

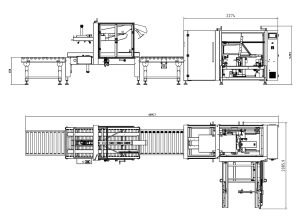

Línea de embalaje completa LINEBOX-03

La LINEBOX-03 es una línea completa que incluye la formadora de cajas AUTOBOX10, un transportador de rodillos motorizado y la precintadora RUBBER. Las formadoras de cajas por separado, FLEX BOX, AUTOBOX y AUTOBOX10, están en la Formadoras de cajas.

La LINEBOX-03 puede procesar hasta 720 cajas por hora. Forma, transporta y precinta las cajas automáticamente. El transportador de rodillos mueve las cajas entre las máquinas. El modelo RUBBER en la línea actúa como precintadora automática.

Una formadora de cajas monta una caja a partir de una plancha y cierra la base, dejándola lista para llenar. Después de llenar la caja, la precintadora cierra la parte superior y aplica la cinta. Por ejemplo, en una zona de producción, usar una formadora evita que los operarios tengan que plegar y precintar la base de cada caja manualmente.

En la LINEBOX-03, la AUTOBOX10 toma una caja plana de su almacén con ventosas, pliega las solapas inferiores, precinta la base y expulsa la caja a 10–15 cajas por minuto. Almacena hasta 10 tamaños de caja. La línea combina la AUTOBOX10, un transportador de rodillos motorizado a 18 m/min y la precintadora RUBBER en una línea de unos 6,1 m de largo. Su altura de trabajo es de 650 mm y funciona a 220 V monofásica con aire comprimido.

Cómo elegir una precintadora de cajas para su línea de embalaje

Una precintadora de cajas semiautomática como FLEX TAPE es adecuada para una línea donde el operario alimenta cada caja y cierra las solapas superiores a mano. Es ideal para producciones bajas o cuando las cajas llegan en lotes del mismo tamaño. La máquina se ajusta manualmente a un ancho y alto, por lo que resulta práctica para tiradas largas de cajas idénticas.

Las AUTO-TAPE y AUTO&FOLD-5050 se ajustan automáticamente al ancho y alto de cada caja, permitiendo procesar tamaños variados seguidos. Modelos como TOP TAPE y RUBBER pliegan las solapas superiores, lo que resulta útil cuando se busca mayor automatización.

Si solo precinta unas pocas cajas por hora y casi todas son del mismo tamaño, una precintadora semiautomática como FLEX TAPE es suficiente. El operario cierra las solapas y alimenta cada caja en la máquina. Al cambiar de tamaño, debe reajustar ancho y altura.

Para un flujo constante de cajas del mismo tamaño, una precintadora automática ajustada una vez, como TOP TAPE o RUBBER, es práctica. Se regula la máquina al inicio y se procesan las cajas según llegan.

Si su flujo de embalaje implica el paso de cajas de diferentes tamaños una tras otra, como ocurre en la preparación de pedidos, los modelos AUTO-TAPE y AUTO&FOLD-5050 están diseñados para este uso: en la AUTO-TAPE el operario cierra primero las solapas superiores, mientras que la AUTO&FOLD-5050 las pliega automáticamente.

Formar las cajas a mano lleva tiempo antes de poder llenarlas. La línea LINEBOX-03 combina formado, transporte y precintado en una sola línea, desde la plancha hasta la caja cerrada; las formadoras de cajas por separado tienen su propia categoría. Para elegir la maquina precintadora adecuada, cuente cuántas cajas embala en la hora más activa y compare este dato con las velocidades indicadas en esta página.

Si utiliza cajas largas, tenga en cuenta que FLEX TAPE y AUTO-TAPE aceptan cajas desde 150 mm de largo sin límite superior, mientras que la AUTO&FOLD-5050 admite cajas de 200 a 600 mm de largo. Cuando use una formadora y una precintadora en la misma línea, compruebe cada tamaño de caja con los rangos de ambas máquinas en la tabla, no solo con la formadora.

Cajas y cintas que precintan correctamente

Las maquinas precintadoras funcionan con cajas de cartón ondulado secas, limpias y sin deformar. Las cajas plastificadas no pueden precintarse; esto se indica en las páginas de RUBBER y AUTO&FOLD-5050. Es importante usar la cinta adecuada: la cinta Kraft es de papel, la cinta BOPP es de film plástico. El ancho de la cinta debe coincidir con el de la máquina, como se indica en la tabla anterior.

Los problemas pueden deberse a una cuchilla desafilada, un rodillo de goma sucio o un portarrollos flojo. Esto puede provocar cortes irregulares o cinta arrugada.

Si las cajas se almacenan en un lugar húmedo, pueden deformarse y avanzar mal por la máquina. Si una caja está doblada o aplastada, puede no avanzar recta por las bandas, haciendo que la cinta no cubra la unión o que la máquina se atasque.

Si observa cinta arrugada o que se desplaza hacia un lado, revise el rodillo de goma y límpielo si es necesario. Apriete el portarrollos o su muelle para que la cinta avance recta. La cinta debe quedar bien pegada a la caja al aplicarse.

Un corte irregular en la cinta suele indicar que la cuchilla está desafilada o montada al revés. En ese caso, gire la cuchilla o sustitúyala por una nueva.

Si la pata de la cinta es demasiado larga o corta, ajuste el soporte de la cuchilla para la pata delantera y el tope para la trasera. Si se sobrellena una caja, las solapas pueden abrirse de nuevo tras el plegado, por lo que siempre debe llenarse hasta la altura de la caja.

Una caja húmeda no puede precintarse, ya que la cinta no se adhiere. El polvo o la suciedad en la superficie de la caja también impiden que la cinta pegue y el precinto falla. Las cajas deformadas suponen un riesgo: los bordes rotos pueden cortar al operario y suelen causar fallos en el precintado. Una cuchilla demasiado alta raspa la caja, mientras que una demasiado baja no corta la cinta. El manual de AUTO&FOLD-5050 indica estos límites para la caja, y los manuales de FLEX TAPE, TOP TAPE y AUTO-TAPE indican el ajuste de la cuchilla.

La cinta que no se adhiere bien a la caja puede deberse a una cinta de baja calidad o a un rodillo delantero o unidireccional atascado o defectuoso. Un extremo de cinta roto también puede deberse a un muelle de tracción flojo, no solo a la cuchilla. En la AUTOBOX10 de la línea LINEBOX-03, las bandas deben rozar ligeramente los laterales de la caja formada: si están demasiado apretadas, la caja se deforma; si están flojas, no se expulsa. La placa de presión de la AUTOBOX10 debe quedar a unos 5 mm sobre la caja. Si está demasiado floja, deja un hueco en el precinto inferior. Si está demasiado apretada, la caja no sale de la máquina.

Qué determina el precio de una precintadora de cajas

El precio depende de si la máquina es semiautomática o automática, si pliega las solapas superiores y si se ajusta automáticamente al tamaño de la caja. Añadir una formadora de cajas o una línea completa también influye en el precio.

El coste de uso es la cinta y, en las máquinas que lo requieren, el aire comprimido. El precio de cada precintadora de cajas o línea aparece en la ficha de producto arriba.

Las fichas de producto de la página tienen un botón Solicitar oferta para pedir presupuesto, por ejemplo si desea una precintadora automática con formadora, y un botón Añadir a consulta que agrupa varios productos en una sola solicitud.

Cada caja requiere dos tiras de cinta, una arriba y otra abajo. Cada tira mide lo que la caja más las patas de cinta en ambos extremos. Para saber cuántas cajas puede precintar con un rollo, divida la longitud del rollo entre la cinta total usada por caja. Por ejemplo, puede hacerlo con los rollos de 66 m de cinta BOPP de la tienda.

Las piezas de desgaste forman parte del coste de uso. Incluyen cuchillas, rodillos de goma y muelles en los cabezales de cinta, y las bandas de arrastre, como se indica para FLEX TAPE y AUTO-TAPE. Si no hay suministro de aire en el lugar, debe añadirse un compresor para cada máquina excepto la FLEX TAPE. Las opciones modifican el pedido: en la página de FLEX TAPE se indican mesa de rodillos extensible, ruedas y versión en acero inoxidable.

Aire comprimido, alimentación eléctrica y seguridad

TOP TAPE, AUTO-TAPE, RUBBER, AUTO&FOLD-5050 y LINEBOX-03 incluyen el aire comprimido en sus especificaciones. FLEX TAPE solo indica alimentación eléctrica. El grupo neumático requiere mantenimiento: vacíe el agua del filtro, use solo aceite neumático en el lubricador y limpie el polvo de las varillas de los cilindros.

Desconecte la alimentación eléctrica y el aire antes de cualquier intervención en una precintadora automática, por ejemplo antes de abrir la protección o cambiar la cuchilla. RUBBER y AUTO&FOLD-5050 disponen de resguardo de seguridad con puertas y parada de emergencia; en la RUBBER el resguardo es transparente.

Planifique la línea de aire hasta el puesto de embalaje antes de instalar la máquina. Por ejemplo, la AUTO&FOLD-5050 requiere 6 bar y 100 Nl/min, así que compruebe que su compresor puede suministrarlo.

En cuanto a la alimentación eléctrica, FLEX TAPE y TOP TAPE funcionan a 110 V o 220 V monofásica. AUTO-TAPE, AUTO&FOLD-5050 y la línea LINEBOX-03 utilizan 220 V monofásica, y RUBBER emplea 220–240 V. Esto significa que una toma monofásica estándar es suficiente para estas máquinas en la mayoría de zonas de embalaje.

En RUBBER y AUTO&FOLD-5050 las bandas laterales se tensan ligeramente con el uso, lo cual es normal; engrase los tornillos de ajuste cada tres meses y mantenga la máquina seca.

Desconecte la alimentación eléctrica y el aire antes de poner o quitar un rollo de cinta, no solo antes de reparaciones. Así lo indica el manual de AUTO&FOLD-5050. Al primer arranque, deje funcionar la máquina unos minutos, gire a mano los mandos de ancho y alto de FLEX TAPE o TOP TAPE para comprobar que se mueven libremente, y verifique que las bandas avanzan rectas y la cinta pasa por los cabezales sin atascarse. Estos pasos se describen en los manuales de FLEX TAPE, TOP TAPE y AUTO-TAPE.

No lleve mangas sueltas, corbatas, anillos, pulseras ni relojes en la máquina, ya que las bandas y rodillos pueden atraparlos. Si una mano o manga queda atrapada en una parte móvil, apague primero la máquina y solo entonces libérela. El polvo en las varillas de los cilindros es más que suciedad: si pasa por el sello al interior del cilindro, provoca fugas de aire. En la AUTOBOX10 de la línea LINEBOX-03, si el regulador principal de aire no mantiene la presión, el suministro es insuficiente y el sistema de vacío falla. La AUTOBOX10 inicia su ciclo automático solo cuando el servomotor ha vuelto a cero y los cilindros están en posición inicial, y se detiene automáticamente cuando el contador de cajas alcanza el número fijado. Pulse el botón Clear para continuar.

Lista de comprobación antes de pedir una precintadora de cajas

Antes de pedir una precintadora de cajas, revise las medidas de sus cajas: largo, ancho y alto, tanto de la más pequeña como de la más grande. Decida si utiliza un solo tamaño o varios tamaños mezclados, y si las solapas superiores se cierran a mano o con la máquina. Confirme el tipo y ancho de cinta adhesiva que utiliza, y si dispone de aire comprimido. La altura de trabajo de la precintadora de cajas debe coincidir con la de su transportador o mesa de embalaje.

Calcule cuántas cajas necesita precintar por hora y compruebe el espacio y la altura de la línea en su zona de embalaje. Después de precintar la caja, el siguiente paso puede ser una máquina flejadora. La tabla anterior muestra los datos de cada precintadora de cajas y de la línea completa.

Empiece anotando el largo, ancho y alto de sus cajas más pequeñas y más grandes. Compare estos datos con los rangos de medidas de cajas en la tabla para ver qué maquinas precintadoras se adaptan a sus necesidades.

Si embala solo un tamaño de caja a la vez, una máquina ajustada manualmente es suficiente. Si necesita trabajar con varios tamaños seguidos, busque un modelo que se ajuste automáticamente a cada caja.

Elija el tipo de cinta: Kraft o BOPP, y el ancho, asegurándose de que esté dentro del rango permitido por la máquina.

Verifique que dispone de aire comprimido y la alimentación eléctrica adecuada en el puesto de embalaje. Mida el espacio y la altura de los transportadores o mesas antes y después de la máquina para asegurarse de que todo quede alineado. Planifique qué ocurre después de precintar la caja, como el etiquetado o el traslado al palé.

La altura de trabajo de la FLEX TAPE es de 550–750 mm con patas y de 650–800 mm con ruedas opcionales. TOP TAPE es de 550–750 mm y AUTO&FOLD-5050 es de 600–850 mm. Las patas de la RUBBER permiten ajustar la altura de trabajo en un rango de 350 mm. Para la AUTOBOX10 de la línea LINEBOX-03, revise también dos sumas además de los tres rangos: largo más ancho hasta 900 mm, y la mitad del ancho más la altura hasta 550 mm.

Deje al menos 800 mm libres a la izquierda y a la derecha de FLEX TAPE, TOP TAPE y AUTO-TAPE para el operario y el mantenimiento. Revise el entorno: FLEX TAPE, TOP TAPE y AUTO-TAPE están especificadas para 0–40 °C, con humedad de hasta el 90 por ciento para TOP TAPE o el 98 por ciento para AUTO-TAPE. Una zona de expedición sin calefacción en invierno puede quedar fuera de este rango.

Preguntas sobre precintadoras de cajas

¿Qué precintadoras de cajas necesitan aire comprimido?

Se necesita aire comprimido para TOP TAPE, AUTO-TAPE, RUBBER, AUTO&FOLD-5050 y LINEBOX-03. FLEX TAPE solo requiere alimentación eléctrica.

¿Puede una precintadora de cajas trabajar con cajas de diferentes tamaños sin ajuste?

Las precintadoras de cajas AUTO-TAPE y AUTO&FOLD-5050 se ajustan automáticamente al ancho y alto de cada caja. FLEX TAPE y TOP TAPE se ajustan manualmente y RUBBER mediante volantes, para series de cajas del mismo tamaño.

¿Qué cajas no pueden ser precintadas por estas máquinas?

Las cajas deben ser de cartón ondulado, limpias, secas y sin deformaciones. No se pueden precintar cajas plastificadas, como se indica en las páginas de RUBBER y AUTO&FOLD-5050.
