Funcionamiento de una máquina de retractilar

Una máquina de retractilar envuelve el producto en film retráctil, sella y corta el film, y después aplica calor para que el film se ajuste firmemente al producto. El sellado y el retractilado pueden realizarse en un solo punto, como en las B4255 y F7060, o en dos, con una selladora y un túnel, como en las T5040, T4535, A450 con V4530 y AUTOSHRINK.

Algunas máquinas son semiautomáticas: el operario coloca el producto y activa el ciclo. Otras son automáticas y usan sensores para detectar y sellar el producto en un transportador. En ambos casos, la retractiladora deja un paquete transparente que mantiene el producto unido.

El retractilado es un proceso en dos pasos. Primero, el producto se coloca dentro del film retráctil, que se sella y corta alrededor del artículo. En el segundo paso, se aplica calor y el film se contrae formando una cubierta transparente y ajustada.

Algunas máquinas combinan ambos pasos en un solo punto. La B4255 utiliza una cámara: el operario coloca el producto dentro, cierra la tapa y la máquina sella, corta y retrae el film en un solo ciclo. La F7060 funciona bajo campana, donde un ventilador distribuye aire caliente para retraer el film tras el sellado y corte. Ambas permiten al operario ver el proceso a través de una cubierta transparente, lo que ayuda a comprobar si el film se retrae de forma uniforme o si es necesario ajustar.

Otras máquinas, como la T5040 y la T4535, integran una selladora en L y un túnel de retracción en una sola estructura. El operario (T5040) o un transportador (T4535) lleva el producto a la selladora, que sella y corta el film; luego el paquete pasa por un túnel calefactado donde el film se retrae. La selladora lateral A450 requiere un túnel aparte como el V4530, y ambos juntos se venden como SHRINKCOMBO. AUTOSHRINK es una línea completa con selladora lateral y túnel, diseñada para funcionamiento automático y continuo.

El manejo manual es necesario en B4255, F7060 y T5040, donde un operario carga cada paquete. Por el contrario, las máquinas automáticas como T4535, A450 y AUTOSHRINK usan sensores para detectar productos en el transportador e iniciar el ciclo de sellado. Esto reduce pasos manuales y puede aumentar el rendimiento, especialmente en líneas de producción con llegada regular de productos. El film mantiene los productos juntos, los protege del polvo y los deja visibles.

Máquinas que sellan y retraen en un solo punto

La B4255 es una retractiladora semiautomática de cámara. El operario envuelve el producto en film, lo coloca en la cámara y cierra la tapa. La cámara sella, corta y retrae el film en un solo ciclo, visible a través de la tapa transparente. El área de sellado es de 420 × 550 mm y admite productos de hasta 200 mm de alto. El rendimiento es de 4–8 paquetes por minuto. Utiliza film POF y la mesa de trabajo está a 920 mm de altura.

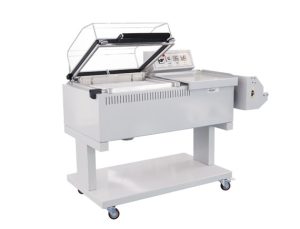

La F7060 es una máquina de retractilado térmico 2 en 1 con campana. El operario coloca el paquete entre capas de film y baja la cubierta. Un electroimán mantiene la tapa cerrada, la cuchilla sella y corta el film, y un ventilador sopla aire caliente para retraerlo. El sellado máximo es de 700 × 600 mm, para productos desde 100 × 100 × 30 mm. El rendimiento es de 500–800 paquetes por hora. Funciona con film PVC o POF. Esta máquina de embalaje retráctil la maneja un solo operario, paquete tras paquete.

Con la B4255, el operario primero envuelve el producto en film POF y lo coloca dentro de la cámara. Al terminar el ciclo, abre la tapa y retira el paquete acabado.

El operario ajusta la temperatura, el tiempo de sellado y el tiempo de retracción en el panel de control según el film y el producto. La máquina funciona a 230 V monofásica y la mesa de trabajo está a 920 mm de altura sobre su soporte.

En la F7060, una cuchilla de níquel-cromo sella y corta el film. Luego, un ventilador sopla aire caliente para retraer el film sobre el producto. Al finalizar el ciclo, la tapa se abre sola y el operario puede retirar el paquete.

La temperatura de retracción puede ajustarse entre 100 y 150 °C. El tiempo de sellado es regulable de 0,4 a 0,6 segundos, y debe adaptarse al tipo de film.

Ambas máquinas están diseñadas para embalar productos individuales en una mesa, uno tras otro, por un solo operario.

En la B4255, el producto se coloca a media altura respecto a las cuchillas de sellado y se ajusta la rejilla para que el sellado quede a media altura del producto. En la F7060, el soporte del producto se regula para que la línea central del paquete quede a la altura de la cuchilla de sellado. Ambas máquinas perforan el film con una rueda de agujas, lo que permite que el aire atrapado escape durante el retractilado. Si el film no está perforado, el aire atrapado puede abrir el sellado durante el proceso.

Para ajustar el tiempo de sellado en la B4255, comience con un valor bajo y realice dos o tres ciclos en vacío. Aumente el tiempo poco a poco hasta que el film selle y corte correctamente, y mantenga el tiempo más corto que funcione. La B4255 se precalienta bajando y subiendo la tapa dos o tres veces antes del primer paquete. En la F7060, una máquina fría necesita más tiempo de sellado para los primeros paquetes, mientras que una caliente requiere menos. La B4255 no puede usar su área máxima de sellado y su altura máxima al mismo tiempo, por lo que debe comprobar la suma de ancho y altura de su producto. El manual de la F7060 limita su uso a ocho horas, así que planifique otra máquina para trabajo continuo.

Tabla de retractiladoras por tipo y rendimiento

La siguiente tabla muestra cada retractiladora con su tipo, tamaño de paquete, rendimiento y alimentación. Úsela para comparar modelos según sus especificaciones técnicas.

Para utilizar la tabla, comience comparando las dimensiones de su producto con la columna de tamaño de paquete. Después, revise la columna de rendimiento, como paquetes por minuto u hora, para ver qué modelos se ajustan a la velocidad de producción que necesita. La columna de alimentación indica los requisitos eléctricos y si se requiere aire comprimido, lo cual es importante para planificar la instalación.

Selladora en L y túnel de retracción en un solo bastidor

T5040 es una retractiladora semiautomática con selladora en L y túnel de retracción integrados en un solo bastidor. El operario coloca el producto en el film doblado al centro, lo sitúa en la zona de sellado y cierra el bastidor. Así se sella y corta el film, y el paquete pasa por el túnel donde el film se retrae. La zona de sellado es de 500 × 400 mm, la entrada al túnel mide 450 × 230 mm y el rendimiento es de 8–15 paquetes por minuto. Utiliza film POF de 0,015–0,019 mm hasta 570 mm de ancho. T5040 requiere un compresor de aire externo, no incluido, y funciona con 230/380 V trifásico.

T4535 es una selladora automática de barra en L con túnel de retracción integrado. El producto avanza por el transportador, un sensor activa el sellado en L y el paquete pasa por el túnel. Utiliza film POF de 100–550 mm de ancho y 15–25 micras. El paquete más pequeño es de 100 × 50 mm, sin límite de altura. Se pueden ajustar la temperatura, la velocidad del transportador y la presión de sellado. Alimentación eléctrica: 380 V trifásico.

En la T5040, el bastidor se cierra con la maneta, sellando y cortando el film alrededor del producto en un solo paso. Tras el sellado, el paquete pasa por el túnel de retracción, donde el film se ajusta firmemente al producto.

El túnel de la T5040 tiene 700 mm de largo. Dispone de una cinta calefactada en la base para transportar los paquetes. El sellado y el retracción se realizan en ciclos separados.

Los productos avanzan por un transportador y un sensor detecta cada artículo para iniciar el ciclo de sellado en L. El paquete pasa directamente por el túnel, donde el film se retrae en un solo paso continuo. Este sistema es adecuado para líneas de producción donde los productos llegan a intervalos regulares y se minimiza la manipulación manual.

Como la T5040 realiza el sellado y el retracción en ciclos separados, se puede sellar el siguiente paquete mientras el anterior aún está en el túnel.

En la T5040, sujete el film con la mano izquierda y cierre el bastidor con la maneta en la derecha. Dos pinzas en la parte delantera de la selladora mantienen el bastidor presionado para un sellado uniforme. La entrada al túnel, de 450 × 230 mm, limita el tamaño del paquete tanto como la zona de sellado de 500 × 400 mm. El paquete debe pasar por la entrada del túnel con el film colocado, así que compruebe el tamaño máximo de su paquete respecto a ambas medidas.

Para la T4535, coloque el producto en el centro del transportador bajo el brazo de sellado. Ajuste las guías laterales al ancho del producto y asegúrese de que el film avance recto. En el túnel, la velocidad de la cinta y la temperatura trabajan juntas: una cinta más rápida requiere más calor para retraer el film en menos tiempo, mientras que una cinta más lenta mantiene el paquete más tiempo en el túnel. En la T4535, ambos parámetros se ajustan según el film utilizado.

Líneas de sellado lateral y túneles de retracción

A450 es una selladora lateral automática que sella el film de forma continua por el lateral y transversalmente delante y detrás de cada producto. La longitud del producto no está limitada. Trabaja a 15 m/min, para productos cuya suma de ancho y alto no supere los 420 mm y tamaño mínimo de 50 × 50 × 20 mm. Utiliza film retráctil POF o PVC, funciona a 220 V y requiere aire comprimido a 0,5 MPa. El film se retrae en un túnel de retracción, como el V4530, que admite productos de hasta 1400 × 350 × 200 mm a 10 m/min. V4530 utiliza film POF o PE y permite ajustar el ángulo de soplado de aire y la temperatura digitalmente.

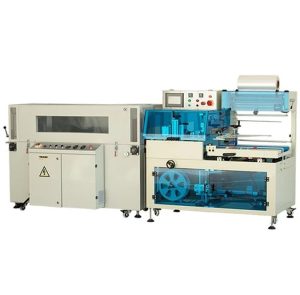

SHRINKCOMBO es la combinación de la selladora lateral A450 y el túnel V4530 en una sola línea. AUTOSHRINK es una máquina automática de embalaje retráctil: una línea completa con selladora lateral y túnel de retracción, para hasta 50 paquetes por minuto. Admite productos desde 90 × 90 × 10 mm hasta 500 × 400 × 120 mm, con suma de ancho y alto hasta 400 mm. AUTOSHRINK utiliza film POF de 0,01–0,03 mm, requiere 380 V trifásico y aire comprimido inferior a 0,3 MPa.

Esto significa que la selladora no limita la longitud del producto; lo hace el túnel. El sellado lateral se realiza mientras el producto avanza por el transportador y los sellados transversales se efectúan delante y detrás de cada paquete.

La A450 incorpora alimentación automática de film y recogida de sobrante, y sensores ópticos que detectan cada producto y activan el corte, por lo que el operario no necesita intervenir en cada paquete.

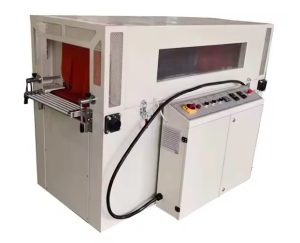

El V4530 es un túnel de retracción por aire caliente. Tras salir del túnel, el paquete debe enfriarse brevemente antes de apilarlo.

AUTOSHRINK utiliza film POF de 200 a 550 mm de ancho. La entrada al túnel es de 450 × 250 mm.

La línea AUTOSHRINK mide aproximadamente 3 800 mm de largo y 1 000 mm de ancho, con una altura de trabajo de 850 mm más/menos 50 mm. La velocidad del transportador es variable, para adaptarse al ritmo de producción. El film recortado se recoge mediante un sistema motorizado, lo que mantiene la zona ordenada y reduce la manipulación manual.

En la A450, deje un espacio entre los productos en el transportador de entrada. Si los productos se tocan, se envuelven juntos como un solo paquete. La máquina deja film delante y detrás de cada producto, aproximadamente igual a la altura del producto. El margen delantero se ajusta mediante la posición de la fotocélula horizontal o el tiempo de preavance, y el trasero mediante el tiempo de avance.

Coloque el separador de film justo por encima del producto: en la A450, a unos 1 cm, y en la AUTOSHRINK a la altura mínima que permita el paso del producto. Antes de empezar a trabajar con el túnel V4530, precaliéntelo y ajuste la velocidad de la cinta a la mitad de su rango. Busque la temperatura que retraiga el film a esa velocidad y anótela para futuras producciones del mismo producto. Si el túnel va más lento que la selladora, los paquetes se agrupan en el túnel y pueden tocarse, así que ajuste la velocidad del túnel a la de la selladora.

AUTOSHRINK está diseñada para productos individuales, regulares y con base plana. La longitud de film por paquete se ajusta en la pantalla táctil y se afina tras algunas pruebas.

Tipos y medidas de film retráctil

Los principales tipos de film son POF, PVC y PE. En la tienda se vende film retráctil de poliolefina, de 15 micras de grosor y 200–550 mm de ancho. La F7060 y la A450 también admiten film de PVC, y el túnel V4530 también retrae film de PE.

Cada máquina está diseñada para ciertos films y medidas. B4255, T5040, T4535 y AUTOSHRINK utilizan film POF. F7060 admite film PVC o POF. A450 funciona con POF o PVC. V4530 admite film POF o PE. Las selladoras en L y laterales emplean film doblado al centro, de modo que el producto queda entre dos capas y la máquina sella los lados abiertos. La anchura y el grosor del film deben coincidir con los datos de la máquina.

POF, o poliolefina, es un film retráctil transparente muy utilizado para envasar bienes de consumo, cosméticos, libros y envases alimentarios.

La T5040 utiliza film POF de 0,015–0,019 mm de grosor y hasta 570 mm de ancho. La T4535 emplea film de 15–25 micras de grosor y 100–550 mm de ancho. AUTOSHRINK trabaja con film POF de 0,01–0,03 mm de grosor y 200–550 mm de ancho. Usar film fuera de estos rangos puede causar problemas de sellado o desperdicio.

Al pedir film, compruebe el ancho necesario para su producto más grande y añada margen para el sellado.

Elegir el ancho correcto del film es importante. Si el film es demasiado estrecho, no cerrará bien alrededor del producto, lo que provoca costuras abiertas o bordes sin envolver. Si el film es demasiado ancho, genera más desperdicio que debe recortarse y recogerse.

Para la A450, el manual del fabricante indica que el ancho del film doblado debe ser el ancho del producto más el doble de la altura del producto más 50 mm. El film POF vendido en la tienda es film doblado por el centro y está disponible en anchos de 200, 500 y 550 mm. El ancho se refiere al film doblado, y un rollo contiene 1 259 m para 200 mm o 1 335 m para 500 y 550 mm.

La AUTOSHRINK admite rollos de film de hasta 250 mm de diámetro y 550 mm de ancho, por lo que debe comprobar tanto el tamaño del rollo como el ancho del film. En las B4255 y F7060, el borde abierto del film doblado queda hacia el operario, mientras que en la A450 queda hacia el interior de la máquina. El film POF necesita una temperatura de túnel más alta que el film PVC. El film POF para la AUTOSHRINK se retrae un 60 % tanto a lo largo como a lo ancho.

Retractilado manual, semiautomático o automático

Las B4255, F7060 y T5040 requieren un operario en cada paquete: el operario coloca cada producto y activa el ciclo. Las T4535, A450 y AUTOSHRINK son automáticas. Utilizan sensores para detectar el producto y sellarlo en un transportador. La producción depende del modelo, desde 4–8 paquetes por minuto hasta un máximo de 50 paquetes por minuto.

El tamaño del producto y la longitud de la línea determinan qué máquina es adecuada. La selladora lateral A450 sella productos de cualquier longitud, ya que su sellado lateral es continuo; la AUTOSHRINK admite productos de hasta 500 mm de largo. Para productos largos, la suma del ancho y la altura debe estar dentro del límite de la máquina. Las líneas automáticas requieren espacio para la selladora, el túnel y los transportadores.

Para tiradas cortas o productos variados empaquetados en una misma mesa, una B4255, F7060 o T5040 es adecuada. En estos casos, el operario coloca cada paquete en el film y activa el ciclo.

Si tiene un flujo constante del mismo producto, una retractiladora automática con sensor y transportador es más práctica. La T4535, la A450 con túnel o la línea AUTOSHRINK pueden gestionar producción continua, y AUTOSHRINK alcanza hasta 50 paquetes por minuto. En una planta de producción, los productos avanzan por el transportador y la máquina sella y retrae cada paquete automáticamente. Esto reduce la manipulación manual y mantiene la producción constante.

Para productos largos, la selladora lateral es la opción indicada porque su sellado lateral es continuo y la longitud no está limitada por la máquina. La A450 sella estos productos en una sola pieza, pero el túnel limita la longitud: el V4530 admite productos de hasta 1 400 mm de largo.

Una línea automática como AUTOSHRINK requiere suficiente espacio para toda la longitud de la máquina y los transportadores antes y después de ella. Al planificar la distribución, asegúrese de que los transportadores de entrada y salida estén a la misma altura. Para elegir el modelo adecuado, cuente el número de paquetes que necesita retractilar en su hora punta y compárelo con las cifras de producción de la tabla.

Qué determina el precio de las máquinas de retractilar

El precio de las máquinas de retractilar depende de si la máquina es semiautomática o automática, si incluye solo selladora o también túnel, la producción en paquetes por minuto y el tamaño máximo del paquete. El film, la energía para el calentamiento y, en la A450, T5040 y AUTOSHRINK, el aire comprimido, son los costes de funcionamiento. El precio aparece en la ficha de cada producto.

Las fichas de producto en la web tienen un botón Solicitar oferta para pedir presupuesto y un botón Añadir a consulta para reunir varios productos en una sola solicitud.

Las piezas de desgaste forman parte del coste de funcionamiento de estas máquinas. En la B4255, las cuchillas o hilos de sellado, la cinta de teflón y las juntas de goma del borde de sellado se consideran piezas de desgaste. El manual de la F7060 incluye los tubos calefactores como piezas de desgaste.

Un túnel consume energía mientras está caliente, no solo cuando pasan paquetes por él. Para pausas largas, apague el calentador para ahorrar energía. El film que se recorta como sobrante es film que paga. El manual de la F7060 recomienda dejar el mínimo film posible alrededor del paquete, y en la A450 el ancho del film y el margen se ajustan al producto. El manual de la F7060 también recomienda un servicio profesional cada seis meses si la máquina funciona más de cuatro horas al día, y una vez al año en caso contrario.

Calor, seguridad y mantenimiento en el retractilado

Las máquinas de retractilar utilizan calor para encoger el film. La campana, la cuchilla de sellado y el túnel están calientes durante el funcionamiento. El tiempo y la temperatura de sellado deben ajustarse al film. Si el tiempo de sellado es demasiado largo, la cuchilla y el film pueden quemarse. Si es demasiado corto, el sellado puede ser débil o el film no cortarse completamente (ver página F7060). Los paquetes se dejan enfriar brevemente tras pasar por el túnel.

La cuchilla de sellado se limpia regularmente mientras aún está caliente; en la A450, antes de que baje de 70 °C. Solo deben usarse productos y films que se ajusten a las especificaciones de la máquina. El área debe estar ventilada para eliminar el calor y los vapores del túnel.

Las máquinas que utilizan aire comprimido, como la A450, requieren vaciar regularmente el agua del filtro de aire. No introduzca aerosoles, productos inflamables ni líquidos abiertos en una máquina de retractilar, ya que el calor puede provocar accidentes. Para productos alimentarios, solo debe usarse film apto para uso alimentario.

Utilice un paño de algodón seco para limpiar el hilo o la cuchilla de sellado. Nunca raspe una cuchilla recubierta de teflón con herramientas metálicas o afiladas, o el film empezará a pegarse. Esto se aplica a las B4255, F7060 y A450. Aumente la temperatura de sellado de la A450 paso a paso, nunca de golpe, para evitar que se quemen los elementos calefactores. En la A450, el botón de parada termina el sellado en curso antes de detener la máquina, mientras que la parada de emergencia la detiene de inmediato.

Si un producto se detiene bajo la cuchilla de sellado en la AUTOSHRINK, el sistema de seguridad detiene la máquina. Retire el producto y pulse reset para continuar. Al apagar el túnel V4530, apague primero el calentador, deje que los ventiladores y la cinta funcionen hasta que el túnel se enfríe, y solo entonces apague toda la máquina.

Si el hilo de sellado humea, significa que el tiempo de sellado es demasiado largo para el film o hay restos de film en el hilo. En ese caso, reduzca el tiempo de sellado o limpie el hilo. Si el ventilador funciona pero el film se retrae mal en la F7060, aumente la temperatura o utilice un tiempo de retracción más largo.

Lista de comprobación antes de pedir

Antes de hacer el pedido, compruebe el producto más pequeño y el más grande que necesita empaquetar, la producción en paquetes por minuto u hora, el tipo y ancho de film, el suministro eléctrico y si se necesita aire comprimido. El espacio para la selladora, el túnel y los transportadores debe ajustarse a su línea. La página de cada máquina indica estos datos.

Para palets completos, utilice una enfardadora de palets con film estirable. Las máquinas de retractilar aquí son para productos individuales o pequeños lotes. Compruebe también la altura de trabajo, el tamaño del rollo de film y la altura de los transportadores alrededor de la máquina.

Antes de pedir, mida el producto más pequeño y el más grande que necesita empaquetar, incluyendo largo, ancho y alto. Compare estos datos con la columna de tamaño de paquete en la tabla para asegurarse de que la máquina cubre su rango.

Cuente el número de paquetes que necesita retractilar por minuto u hora durante su turno más intenso. Esta cifra le ayuda a ajustar sus necesidades de producción a la columna de producción de la tabla.

Decida qué tipo de film necesita: POF, PVC o PE, y compruebe el grosor y el ancho requeridos para sus productos y máquina.

Verifique la alimentación eléctrica disponible en sus instalaciones: 220 V o 230 V monofásica o 380 V trifásica, según lo que requiera la máquina. Confirme también si se necesita aire comprimido para modelos como A450, T5040 y AUTOSHRINK. Planifique el espacio para la selladora, el túnel y los transportadores, y asegúrese de que la altura de trabajo coincida con la de los transportadores que rodean la máquina.

Para la alimentación eléctrica, la B4255 requiere una toma de tierra protegida por un interruptor diferencial de 0,03 A, sin alargadores ni cables provisionales. En cuanto al entorno, la B4255 no es apta para exteriores ni para salas con vapor, humos, polvo corrosivo, riesgo de incendio o explosión. La F7060 necesita al menos 10 cm libres a su alrededor para la refrigeración.

Al mover la F7060, manténgala siempre en posición vertical. Inclinar la máquina puede dañar su mecanismo de elevación.

Preguntas sobre retractiladoras

¿Qué retractiladora es adecuada para pequeñas cantidades?

B4255, F7060 y T5040 requieren un operario en cada embalaje, por lo que son adecuadas para pequeñas cantidades. La B4255 realiza de 4 a 8 paquetes por minuto, la T5040 de 8 a 15 y la F7060 de 500 a 800 paquetes por hora.

¿Necesito un túnel de retracción independiente para estas máquinas?

B4255 y F7060 sellan y retractilan en el mismo lugar, por lo que no necesitan túnel independiente. T5040 y T4535 llevan el túnel en el mismo bastidor, y AUTOSHRINK es una línea completa con su túnel. La selladora lateral A450 necesita un túnel aparte como el V4530; ambos juntos se venden como SHRINKCOMBO.

¿Qué tipos de film utilizan las máquinas de retractilar?

B4255, T5040, T4535 y AUTOSHRINK utilizan film POF. F7060 emplea film PVC o POF. A450 admite POF o PVC. V4530 utiliza film POF o PE. En la tienda se vende film retráctil POF de 15 micras, de 200 a 550 mm de ancho.

¿Qué retractiladoras necesitan aire comprimido?

A450 requiere aire comprimido a 0,5 MPa. AUTOSHRINK necesita aire comprimido inferior a 0,3 MPa. T5040 necesita un compresor de aire externo, que no está incluido. El SHRINKCOMBO incluye la A450 y, por tanto, también necesita aire comprimido; en las páginas de B4255, F7060, T4535 y V4530 no se indica ningún requisito.
