Descripción

Transpaleta autoportante SMITH 500 kg 1500 mm

El apilador eléctrico autoportante es ideal para la carga, descarga y manipulación de mercancías en bandejas, permitiendo el transporte de vehículos hacia arriba y hacia abajo junto con la carga. Se caracteriza por su tamaño compacto, funcionamiento suave, excelente rendimiento y facilidad de uso. Este elevador automático está compuesto por un cilindro de elevación, columnas del marco interior y exterior, un chasis, un asiento de puerta móvil, un tenedor de elevación y componentes eléctricos como la fuente de alimentación.

El apilador eléctrico autoportante SMITH es un equipo logístico versátil y eficiente, diseñado para facilitar y hacer más seguras las tareas de manipulación de materiales. Con una capacidad de carga máxima de 500 kg y una altura de elevación de 1500 mm, este apilador es perfecto para furgonetas y camiones de reparto. Una de las características más destacadas del apilador eléctrico autoportante SMITH es su mecanismo de autoelevación, que permite al apilador levantarse por sí mismo dentro de la furgoneta o camión. Este mecanismo también lo hace más ergonómico y fácil de usar, ya que el personal de entrega ya no necesita esforzarse para levantar cargas pesadas, lo que reduce el riesgo de lesiones laborales y mejora la productividad.

Además, el diseño compacto del apilador y su pequeño radio de giro facilitan la maniobrabilidad en espacios reducidos, como pasillos estrechos o áreas de almacenamiento concurridas. Otra ventaja del apilador eléctrico autoportante SMITH es su durabilidad y fiabilidad. Está fabricado con materiales de alta calidad, como acero y aluminio, que soportan un uso intensivo y condiciones adversas. Su sistema hidráulico está diseñado para no requerir mantenimiento, lo que permite a los operadores concentrarse en sus tareas sin preocuparse por tiempos de inactividad o reparaciones. En términos de seguridad, el apilador eléctrico autoportante SMITH cuenta con varias características para proteger tanto al operador como a la carga.



Aplicaciones de la transpaleta autoportante

La transpaleta autoportante es adecuada para diversos camiones de entrega y furgonetas, incluyendo vagones, camiones y remolques de contenedores.



Dimensiones y características clave del apilador eléctrico autoportante SMITH

• Longitud total: 1555 mm
• Ancho total: 790 mm
• Altura total: 1817 mm
• Radio de giro mínimo: 1120 mm
• Tamaño del tenedor: 540*1150 mm
• Controlador Curtis
• Batería (2*12V/75AH)
• Cargador externo (24V/10A)
• Tiempo de carga: 7-8 horas
• Tiempo de trabajo: 50 ciclos de trabajo (cargar y descargar con carga se considera 1 ciclo)



Video del apilador eléctrico autoportante SMITH



Características clave del apilador eléctrico autoportante SMITH

• Sistema de control de doble circuito de aceite:
  El apilador eléctrico incorpora un sistema de control de doble circuito de aceite, permitiendo un control preciso de los movimientos. El movimiento bidireccional del vástago del cilindro es una característica clave, asegurando adaptabilidad en diversas situaciones operativas.
• Marco de puerta interior independiente:
  La autonomía del marco de la puerta interior es una característica distintiva. Conectado directamente al perno del tenedor, su movimiento vertical elimina la necesidad de transferencias con rodillos, agilizando el proceso de elevación.
• Asiento de puerta móvil:
  El asiento de la puerta, diseñado para moverse en relación con la elevación del bastidor o el tenedor de carga, se extiende cuando la mercancía alcanza la altura de la plataforma. Este ciclo fluido mejora la eficiencia operativa.



Características de la Transpaleta Autoportante SMITH

1. Funcionalidad versátil: Integra capacidades de transporte, apilamiento y elevación, ofreciendo una solución multifuncional para la manipulación de materiales.
2. Carga y descarga eficientes: Puede ascender dentro del vehículo, convirtiéndose en un asistente valioso para conductores de coches y camiones durante la manipulación de cargas.
3. Ligera y fácil de usar: Diseñada para facilitar su operación gracias a su construcción ligera, garantizando una experiencia cómoda para el usuario.
4. Mayor maniobrabilidad: Equipado con patas de soporte que cuentan con una rueda guía oscilante, lo que facilita el empuje suave del equipo hacia el vehículo. Además, utiliza un cilindro de doble enlace para movimientos de bloqueo y elevación sin interrupciones.



Especificaciones del Apilador Eléctrico Autoportante SMITH 500kg 1500mm

Modelo	SXCDS0515
Capacidad	500	Q(Kg)
Centro de carga	400	C(mm)
Tipo de elevación	Eléctrico
Tipo de operación	Walkie
Material	Nylon/PU
Distancia entre ejes	850	y(mm)
Distancia entre ruedas delanteras	380	W1(mm)
Distancia entre ruedas traseras	672	b10(mm)
Cantidad de ruedas de dirección/soporte/equilibrio	2/2/6
Tamaño de la rueda de soporte	Φ80×50	mm
Tamaño de la rueda de dirección	Φ100×45	mm
Tamaño de la rueda de equilibrio	Φ40×30	mm
Tamaño de la rueda auxiliar	Φ30×30	mm
Altura mínima del tenedor	90	mm
Altura máxima del tenedor	1300	h3(mm)
Ancho exterior del tenedor	540	W3(mm)
Ancho interior del tenedor	220	mm
Longitud del tenedor	1150	L(mm)
Tamaño de un solo tenedor	160X60	e/s(mm)
Longitud total	1555	L1(mm)
Ancho total	790	W(mm)
Altura total	1817	H1(mm)
Altura total (después de la estantería de cinta)	3070	H4(mm)
Radio de giro mínimo	1120	Wa(mm)
Velocidad de elevación (cargado/sin carga)	70/100	mm/s
Velocidad de descenso (cargado/sin carga)	100/80	mm/s
Motor de elevación	12/0.8	Kw
Capacidad de la batería	12/33	V/Ah
Peso de la batería	10	Kg
Peso neto	235	Kg



Curva de elevación de la Transpaleta Autoportante SMITH:



Beneficios de la Transpaleta Autoportante SMITH:

1. Equipo logístico versátil:
   • Combina las funcionalidades de apilador y plataforma elevadora para una manipulación de materiales eficiente.
2. Artesanía de precisión:
   •  Incluye componentes críticos como un mecanismo de elevación, un marco robusto y un mango CURTIS.
3. Compacto y eficiente:
   • Su tamaño reducido, operación suave y excelente rendimiento satisfacen diversas necesidades de manipulación.
4. Mecanismo de autoelevación:
   • Su capacidad única de autoelevación mejora la ergonomía y la facilidad de uso.
5. Ideal para furgonetas y camiones:
   • Con una capacidad de carga máxima de 500 kg y una altura de elevación de 1500 mm, es perfecto para vehículos de entrega.
6. Maniobrabilidad en espacios reducidos:
   • Su diseño compacto y pequeño radio de giro permiten una fácil navegación en áreas confinadas.
7. Construcción duradera y fiable:
   • Fabricado con materiales de alta calidad como acero y aluminio, garantizando una larga vida útil.
8. Sistema hidráulico sin mantenimiento:
   • Diseñado para minimizar el tiempo de inactividad y las reparaciones, permitiendo a los operadores concentrarse en sus tareas.
9. Sistema de control de doble circuito de aceite:
   • Proporciona un control preciso de los movimientos con un vástago de cilindro bidireccional.

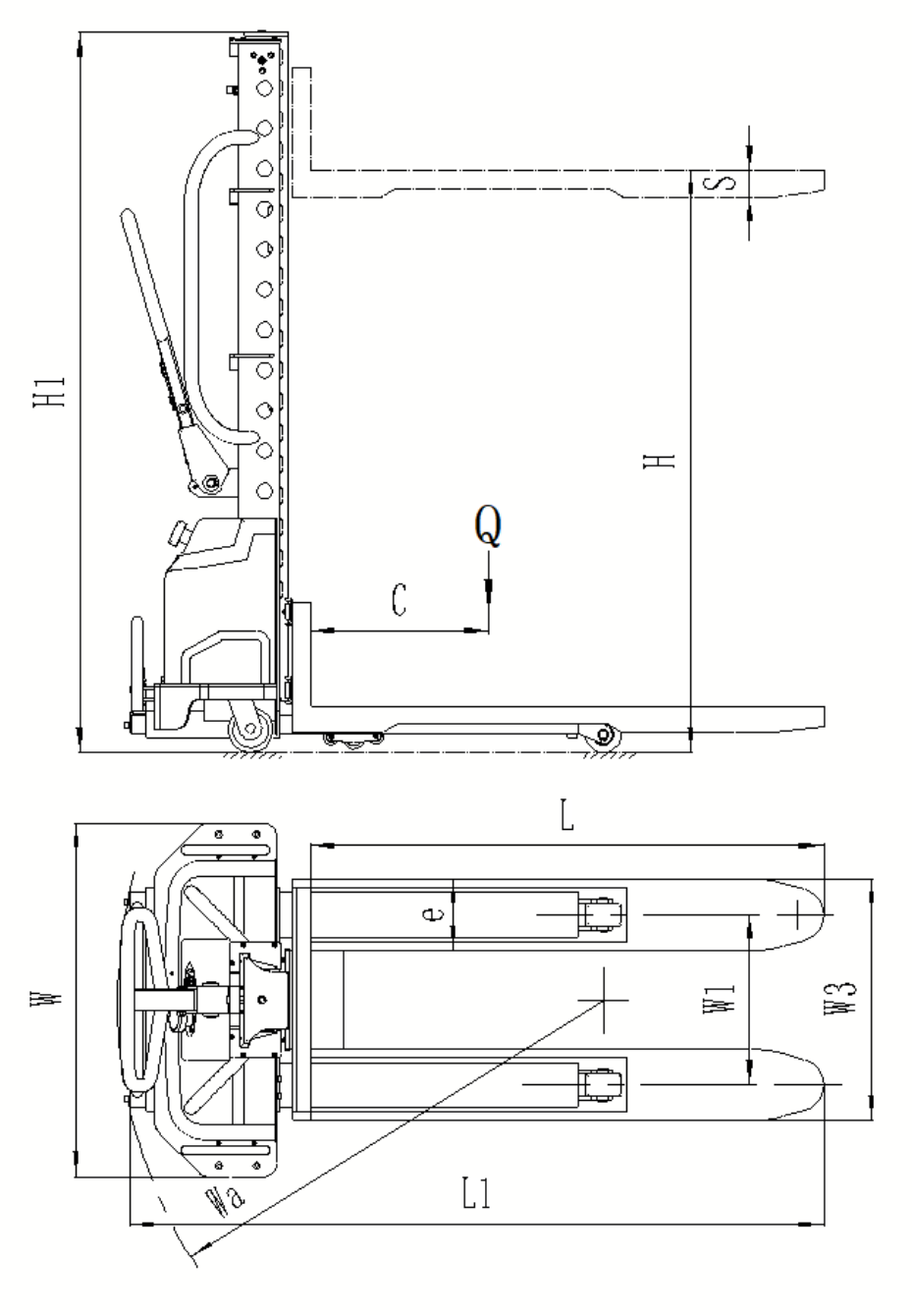

Dimensiones del Apilador Eléctrico Autoportante SMITH 500kg 1500mm



¿Cómo funciona el Apilador Eléctrico Autoportante SMITH?

Procedimiento de carga y descarga de mercancías para la Transpaleta Autoportante:

Antes de la operación:

• Asegúrate de que el peso de la carga no exceda la capacidad de carga de la transpaleta autoportante.
• Inserta el tenedor del elevador en el espacio bajo la bandeja, posicionándolo para asegurar que la carga esté centrada dentro del centro de carga.
• Presiona el botón superior (derecho) para levantar ligeramente la carga, luego suelta el botón para retirar el elevador.
• Asegúrate de que el poste de la puerta del elevador esté a 80 mm del borde del vehículo, evitando las partes accesorias del mismo.



Carga de Mercancías en el Vehículo:

a. Acercamiento al Vehículo:

• Coloca la transpaleta autoportante al lado del vehículo de entrega.
• Asegúrate de que la punta del tenedor esté al menos a 10 cm del vehículo.
• Presiona el botón de elevación para levantar la carga.

b. Colocación de Mercancías en el Vehículo:

• Una vez que la carga esté ligeramente por encima de la plataforma del vehículo, suelta el botón de elevación.
• Empuja lentamente la transpaleta autoportante hacia el interior del vehículo.
• Verifica que el poste de la puerta del elevador esté a 80 mm del borde del vehículo, evitando las partes accesorias.



c. Bajada de la Plataforma:

• Presiona el botón de descenso para bajar el tenedor hasta la plataforma del vehículo.
• Eleva el bastidor hasta que el asiento de la puerta esté a más de 5 cm del suelo.
• Sujeta el apilador y tira de la plataforma hacia atrás hasta que se detenga.



d. Elevación del Bastidor y Asiento de la Puerta:

• Sujeta el bastidor con una mano.
  Presiona el botón de descenso para elevar el bastidor y la plataforma del apilador.



e. Entrada de la Plataforma y Ruedas:

• Cuando el bastidor alcance el punto de parada superior, suelta el botón de descenso.
• Empuja la plataforma para que la rueda guía entre en el vehículo.

f. Empujar el Apilador Eléctrico en el Vehículo:

• Presiona el botón de elevación para levantar ligeramente la carga.
• Empuja el bastidor para que la rueda universal entre en el interior del vehículo.



g. Estacionamiento y Pasos Finales:

• Presiona el botón de descenso para bajar el tenedor sobre la plataforma del vehículo.



Instrucciones para Salir del Vehículo y Operación del Apilador:

Antes de Salir:

a. Posicionamiento del Elevador:

• Presiona el botón de elevación para levantar el tenedor hasta el borde del vehículo.

Saliendo del vehículo:

b. Movimiento del Elevador:

• Mueve el elevador lentamente hacia la salida del vehículo.
• Presiona el botón de descenso para bajar el tenedor hasta la plataforma.

c. Bajada del Bastidor:

• Sujeta el bastidor y retrocede la plataforma del apilador, posicionándola de adelante hacia atrás.
  Presiona el botón de elevación para bajar el bastidor.



d. Empujar el Asiento de la Puerta hacia el Asiento Trasero:

• Cuando el bastidor esté a más de 5 cm del suelo, suelta el freno y empuja la plataforma hacia adelante.



Saliendo del vehículo y pasos finales:

e. Salir del Vehículo:

• Presiona el botón de elevación para bajar el bastidor y el asiento de la puerta al suelo.
• Levanta ligeramente el tenedor de carga.
• Mueve la transpaleta autoportante para salir del vehículo de entrega.

Nota:

• Asegúrate siempre de que el área esté libre de obstáculos antes de mover el apilador.
  Sigue todas las pautas de seguridad proporcionadas en el manual del fabricante.



Transpaleta Autoportante

Más allá de ser un apilador convencional o una plataforma elevadora, el SMITH representa un avance notable en el equipo de elevación. Combinando las ventajas inherentes de ambos, este innovador dispositivo ofrece una solución integral que no solo genera importantes ahorros de costos, sino que también mejora la eficiencia operativa. Su diseño integrado elimina la necesidad de equipos de elevación adicionales, simplificando notablemente el proceso de carga y eliminando la necesidad de manipular palets dobles. El SMITH, reconocido por su interfaz amigable, no solo acelera las operaciones, sino que también reduce la carga física y la fatiga del personal, disminuyendo significativamente la probabilidad de lesiones laborales, especialmente en la zona lumbar.

Lo que distingue al SMITH es su capacidad única como el único apilador/cargador semi-eléctrico que se eleva de forma autónoma dentro y fuera de los vehículos de entrega. Esta característica especial elimina la dependencia de camiones especializados o los gastos asociados con plataformas elevadoras. Además, elimina la necesidad de transportar transpaletas por separado.

Diseñado para ser compatible con palets de fondo abierto, patines y cajas, el SMITH es la opción óptima para el transporte sin complicaciones de una amplia variedad de artículos pesados. Desde equipos médicos y de oficina hasta electrodomésticos y dispositivos de UPS, el SMITH simboliza una fusión de conveniencia, eficiencia y versatilidad, redefiniendo el paradigma de las operaciones de manipulación de materiales en el ámbito empresarial.
