Descripción

Máquina Flejadora Horizontal Automática HAMMER para cinta de PP o PET de 9-15 mm – 0.55-1.0 mm/FI-200/406 mm – Fuerza de tensión: 0-90 kg

La Máquina de Flejado Horizontal Automática HAMMER es una solución eficiente y confiable para todas tus necesidades de flejado. Diseñada con características avanzadas, garantiza un proceso de flejado fluido y preciso para tus paquetes.

La Máquina Flejadora Horizontal Automática HAMMER está Construida con acero estructural al 100%, esta máquina  es robusta y duradera. Todos los cables están protegidos por conductos o se ensamblan dentro de canales de cadena al conectarse a las partes móviles, asegurando así la seguridad durante su funcionamiento. El cabezal de flejado se encuentra montado lateralmente en el arco horizontal, con dos cilindros sin varilla guiados por rodamientos lineales que logran un recorrido de 20 pulgadas. El movimiento vertical del arco se realiza mediante cadenas eléctricas dobles, lo que proporciona un proceso de flejado eficiente.

La Máquina Flejadora Horizontal Automática HAMMER puede utilizar cintas de poliéster o polipropileno sin necesidad de cambiar componentes, lo que le otorga versatilidad y comodidad al usuario. Puede alcanzar hasta 5 flejados por minuto, dependiendo del arco de flejado y las dimensiones del paquete, así como de la calidad de la cinta y la tensión requerida. La fuerza de tensión es ajustable hasta 90 kg, lo que permite adaptarse a diversas necesidades de flejado.

El diseño eléctrico y electrónico de la máquina es de alta calidad, incluyendo control lógico PLC Allen Bradley Micro Logix 1400 y una pantalla táctil monocromática Allen Bradley. Esta pantalla táctil ayuda a minimizar errores del operador al ofrecer gran versatilidad para información personalizada y diagnósticos de alarmas. La máquina incluye de serie dos patrones de flejado totalmente personalizables en la pantalla táctil. Los potenciómetros internos permiten ajustar la tensión de la cinta en el cabezal, brindando un control y precisión adicionales.

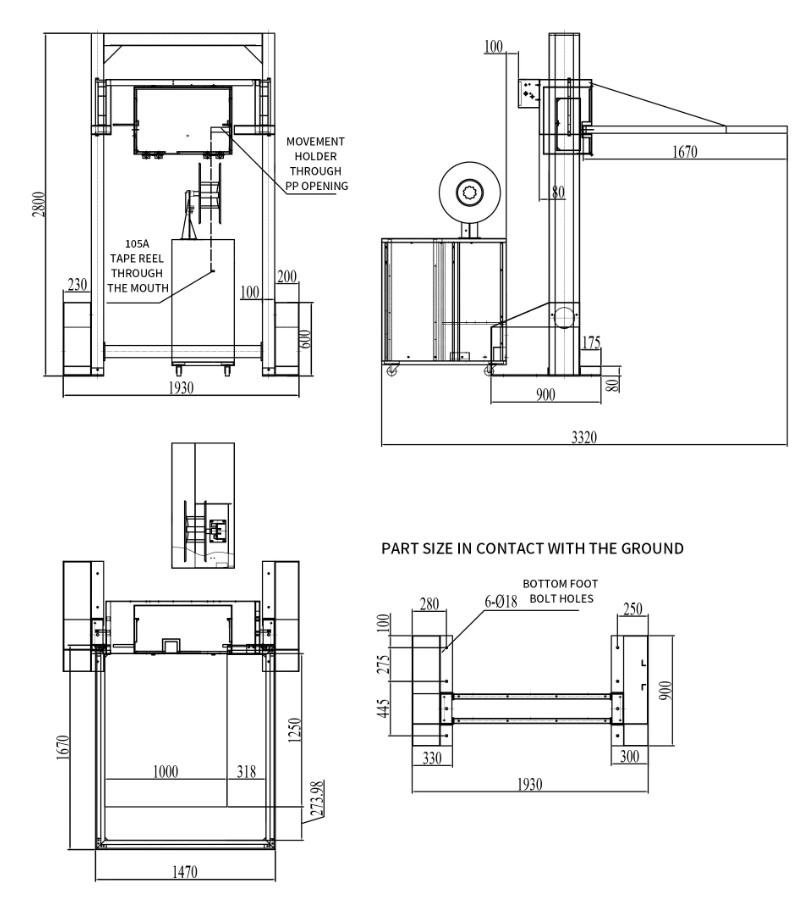

La máquina es adecuada para cintas de PP o PET y opera con un voltaje de 380V–460V 3Ph, con una potencia de 2KW a 50/60HZ. La fuerza de apriete es ajustable hasta 90 kg, lo que le permite adaptarse a diferentes requisitos de flejado. El tamaño del arco es de A1500 mm * L1500 mm, y puede flejar paquetes con dimensiones de L500–1500 mm * AW1000–1500 mm * Al800–2500 mm. Las dimensiones de la máquina son L19300 × A3240 × Al2800 mm, con un peso de 350 kg.

La Máquina de Flejado Horizontal Automática HAMMER es fundamental para palets y otros artículos en las operaciones de embalaje realizadas por equipos automatizados, siendo generalmente necesaria para el flejado de palets. La característica más destacada de esta máquina es que no requiere movimiento vertical del marco, lo que permite establecer la posición correspondiente en el programa para asegurar la estabilidad de los productos embalados a granel.

En resumen, la Máquina de Flejado Horizontal Automática HAMMER es una solución de alta calidad y eficiencia para tus necesidades de flejado. Sus características avanzadas, su diseño eléctrico y electrónico superior, y su construcción robusta garantizan un flejado confiable y preciso de tus paquetes. Gracias a su versatilidad y flexibilidad, puede adaptarse a diferentes necesidades de flejado y optimizar tu proceso de embalaje.

Especificaciones de la Máquina Flejadora Horizontal Automática HAMMER

Vídeo de la Máquina de Flejado Horizontal Automática HAMMER

Beneficios de la Máquina Flejadora Horizontal Automática HAMMER

• La máquina de flejado horizontal automática HAMMER es una solución eficiente y confiable para tus necesidades de flejado.
• Su construcción en acero estructural al 100% la hace robusta y duradera.
• Puede alcanzar hasta 5 flejados por minuto y es capaz de utilizar cintas de poliéster o polipropileno sin necesidad de cambiar componentes.
• La fuerza de tensión es ajustable hasta 90 kg, lo que proporciona flexibilidad para adaptarse a diferentes requisitos de flejado.
• Está diseñada con un sistema eléctrico y electrónico de alta calidad, que incluye control lógico PLC Allen Bradley Micro Logix 1400 y una pantalla táctil monocromática Allen Bradley.
• Funciona con un voltaje de 380V–460V 3Ph y tiene una potencia de 2KW a 50/60HZ.
• El tamaño del arco es de W1450mm x H1000mm, y puede flejar paquetes con dimensiones de L500–1500mm, A1000–1500mm y Al800–2500mm.
• Las dimensiones de la máquina son L19300 × A3240 × Al2800 mm, con un peso de 350 kg.
• Ofrece versatilidad y comodidad al usuario, ayudando a optimizar el proceso de embalaje.
• Incorpora características de seguridad, como cables cubiertos por conductos y canalización de cadenas, garantizando la seguridad durante su operación.

Ventajas de la Máquina Flejadora Horizontal Automática HAMMER

1. Todos los cables están protegidos por conductos o se ensamblan dentro de canales de cadena al conectarse a las partes móviles de la máquina.
2. Construcción en acero estructural al 100%.
3. Capacidad para flejar con cintas de poliéster o polipropileno sin necesidad de cambiar piezas.
4. Diseño eléctrico y electrónico superior, incluyendo control lógico PLC Allen Bradley Micrologix 1400.
5. El movimiento vertical del arco se logra mediante cadenas eléctricas dobles.
6. Un recorrido de 20″ se consigue mediante dos cilindros sin varilla guiados por un rodamiento lineal en el cabezal de flejado GS-41, montado lateralmente en el arco horizontal.
7. Dispensador de cinta con bloque de polea; almacenamiento de retorno de cinta con freno eléctrico.
8. Soportes de metal plegado de alta resistencia, con el marco superior estructuralmente integrado a la base para mayor estabilidad.
9. Pantalla Táctil Monocromática Allen Bradley: al ofrecer gran versatilidad para información personalizada y diagnósticos de alarmas, ayuda a evitar errores del operador.
10. Se pueden aplicar hasta 5 flejados por minuto, dependiendo del arco de flejado y las dimensiones del paquete, así como de la calidad de la cinta y la tensión requerida.
11. Los patrones de flejado son establecidos por el cliente. La máquina incluye de serie dos patrones de flejado totalmente personalizables en la pantalla táctil.
12. Los potenciómetros internos permiten ajustar la tensión de la cinta en el cabezal.

¿Cómo funciona la Máquina de Flejado Horizontal Automática HAMMER?

1. Coloca el objeto que deseas flejar en el centro de la máquina.
2. La parte superior derecha se elevará, haciendo contacto con el extremo frontal de la cinta de sujeción, que se ajustará alrededor del objeto.
3. Una vez que la cinta de sujeción esté ajustada, la parte superior izquierda se elevará y colocará correctamente la cinta de la capa inferior en su posición.
4. La sección de calentamiento se extenderá entre las dos cintas.
5. El cuchillo central superior se elevará y cortará el exceso de cinta.
6. La siguiente cinta se alimentará en su posición y el ciclo de flejado se completará.

Flujo de Trabajo de la Máquina Flejadora Horizontal Automática HAMMER

1. La cinta se coloca en su posición y la máquina recibe una señal de flejado.
2. Se libera el pulgar y el motor principal se activa.
3. El cuchillo superior derecho se eleva y mantiene la cinta derecha contra la guía.
4. La placa guía se retrae, activada por un interruptor de proximidad que induce un sensor de retirada de cinta.
5. El motor principal se detiene y el pulgar se retrae.
6. El motor de retirada de cinta comienza, tardando 0.35 segundos en retirar la cinta.
7. La cinta se ajusta y se coloca alrededor del objeto.
8. Luego, el motor principal se activa de nuevo y el pulgar se succiona nuevamente.
9. La gran barra oscilante ajusta la cinta secundariamente.
10. La parte superior izquierda se eleva e impacta la cinta de la capa inferior.
11. La sección de calentamiento se extiende entre las dos cintas.
12. El cuchillo central superior se eleva y corta el exceso de cinta.
13. El cuchillo central superior desciende.
14. El cuchillo central superior se eleva nuevamente y se adhiere firmemente a las dos cintas.
15. El cuchillo central superior desciende, y los cuchillos superior izquierdo y derecho descienden simultáneamente.
16. La sección de calentamiento se reinicia y la guía se retrae.
17. La placa guía T se restablece.
18. Un sensor de retirada de cinta es activado por otro interruptor de proximidad.
19. El motor de alimentación de cinta se activa y trae una nueva cinta para colocar en su posición.
20. La gran palanca oscilante se reinicia.
21. La cinta se coloca en la posición correcta, y la cabeza de la cinta se mantiene contra la placa guía T.
22. Otro interruptor de proximidad activa un sensor doble.
23. El motor principal se detiene, al igual que las secciones de freno.
24. Un ciclo de operación se ha completado.

La Máquina de Flejado Horizontal Automática HAMMER para cinta de PP de 9–15 mm es una máquina de flejado de alta calidad, equipada con una variedad de características diseñadas para mejorar la eficiencia y reducir errores. Su construcción en acero, su diseño eléctrico y electrónico superior, y la tensión de cinta ajustable la convierten en una excelente opción para diversas aplicaciones de flejado.

La guía de operación ha sido mejorada para ofrecer un flujo de trabajo claro y detallado, incluyendo acciones específicas para cada componente de la máquina. Con esta guía, los operadores pueden aprender de manera rápida y sencilla a utilizar la máquina para flejar objetos de forma segura y eficiente.

Si necesitas una máquina de flejado confiable y eficiente, la Máquina de Flejado Horizontal Automática HAMMER para cinta de PP de 9–15 mm puede ser la opción ideal para ti. Contáctanos y da el primer paso para optimizar tus operaciones de flejado.

La Máquina de Flejado Horizontal Automática HAMMER para cinta de PP o PET (9–15 mm, 0.55–1.0 mm, y FI–200/406 mm, Fuerza de Tensión: 0-90 kg) es una máquina de alta calidad y confiable, diseñada con tecnología japonesa. Esta máquina cuenta con componentes de control de renombre mundial, incluyendo PLC Simens (Alemania), contactores Schneider (Francia) y subensambles eléctricos como “OMRON” de Japón, “MCN” de Taiwán y eléctricos “TE” de Francia. La máquina tiene tres funciones: manual, automática y continua, lo que la hace conveniente para operaciones de producción de alta velocidad. También es adecuada para diversas industrias, incluyendo fibras químicas, secado de hojas de tabaco, farmacéutica, publicación, refrigeración y aire acondicionado, electrodomésticos, cerámica y trabajos en caliente, entre otros. Con un arco estándar de L 1500 x L 1500 y un diámetro interno estándar del carrete de cinta de 200 mm o 406 mm, la máquina proporciona operaciones de flejado eficientes y rápidas, convirtiéndola en una excelente inversión para las empresas. Para obtener más información sobre la máquina de flejado horizontal automática HAMMER, visita nuestro sitio web o contáctanos para consultas.
